Introduction

Il est assez fréquent que VMWare connaisse des problèmes de réseau :

• absence de communication entre les VM,
• pas de communication entre l’hôte et les VM
• pas de communication entre les VM et Internet

Dans ce cas, il est parfois nécessaire de remettre à zéro les réseaux virtuels (vmnet).

Fonctionnement des réseaux VMWare

Réseaux par défaut

Si vous devez utiliser un réseau ayant une configuration différente, il faut créer un réseau supplémentaire.

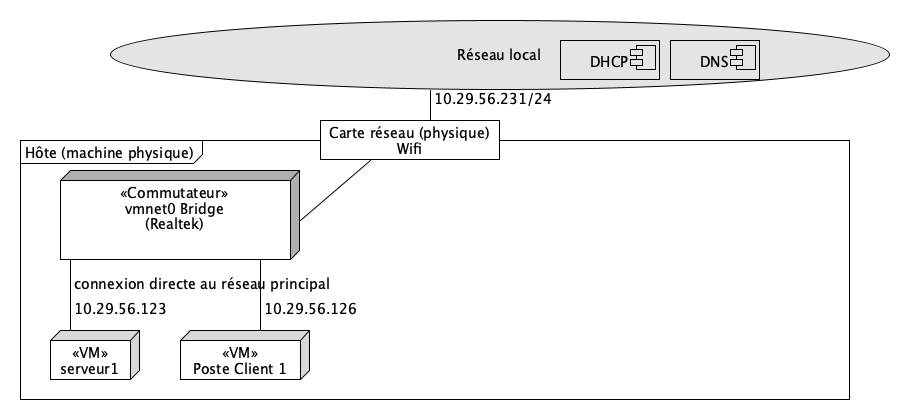

Réseau ponté (bridge)

Le réseau ponté par défaut est connecté à la carte utilisée par défaut sur l’ordinateur hôte pour accéder au réseau local.

Connecté une VM à ce réseau revient à la connecter directement au réseau local

Les machines utilisent si besoin les services fournis par ce réseau (DHCP, DNS, etc)

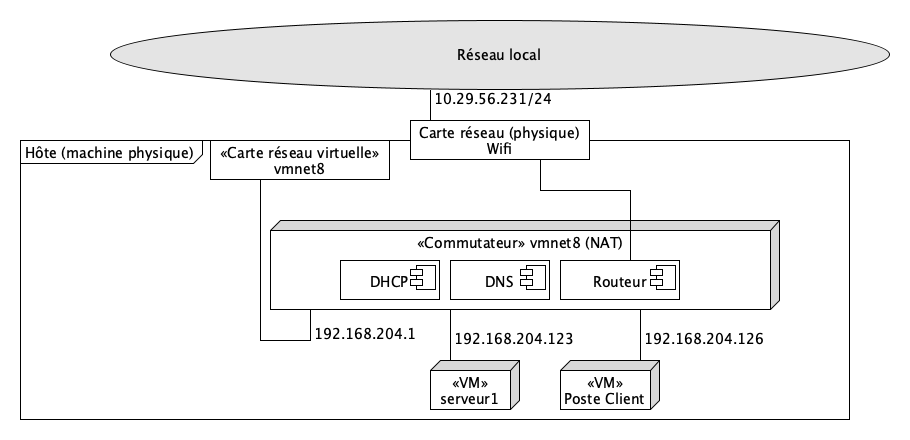

Réseau NAT (vmnet8)

Réseau à privilégier pour avoir une VM connectée à Internet sans configuration supplémentaire.

Le réseau NAT par défaut est permet de créer un réseau isolé du réseau local et connecté à celui-ci.

Fonctionnalités

Ce réseau virtuel fournit par défaut:

• un DHCP
• une passerelle vers le réseau local
• un DNS (qui ne fait que forwarder les requêtes qu’il reçoit vers le DNS utilisé par l’hôte)
• l’hôte est connecté à ce réseau
• l’hôte peut communiquer avec chaque VM directement au travers de ce réseau

Caractéristiques

• L’adresse IP de l’hôte est toujours de la forme x.y.z.1 ou x.y.z.0/24 est l’identifiant réseau (subnet IP) défini dans l’interface.

Connecté une VM à ce réseau revient à la connecter à un réseau privé lui-même connecté à Internet et à router automatiquement ses connexions sortantes vers le réseau local.

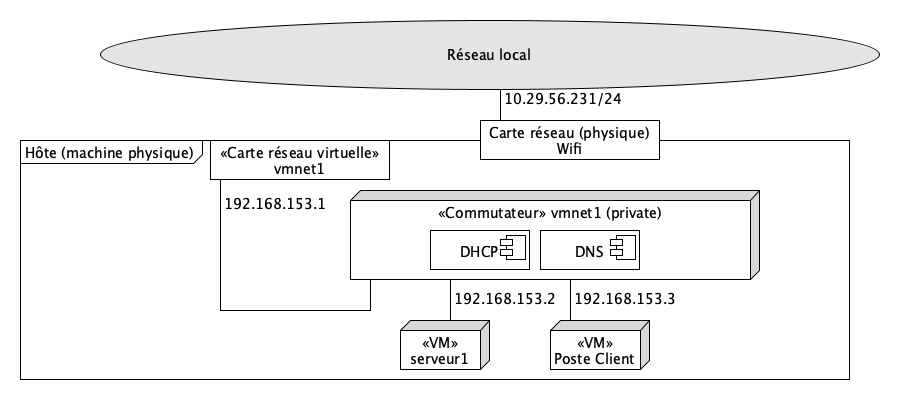

Réseau privé (vmnet1)

Réseau à privilégier pour avoir une VM isolée des autres réseaux

Fonctionnalités

Ce réseau virtuel fournit par défaut:

• un DHCP
• un DNS (qui ne fait que forwarder les requêtes qu’il reçoit vers le DNS utilisé par l’hôte)
• l’hôte est connecté à ce réseau
• l’hôte peut communiquer avec chaque VM directement au travers de ce réseau

Caractéristiques

• L’adresse IP de l’hôte est toujours de la forme x.y.z.1 ou x.y.z.0/24 est l’identifiant réseau (subnet IP) défini dans l’interface.

Connecté une VM à ce réseau revient à la connecter à un réseau privé NON connecté à Internet.

Gestion générale des réseaux VMWare

Ouverture l’interface de gestion des réseaux

La gestion se fait par le menu Edit > Virtual Network Editor

Autorisation de modification des réseaux

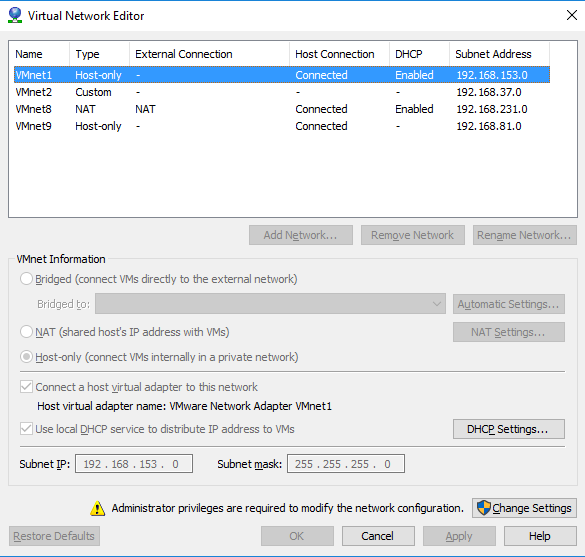

Pour pouvoir modifier les réseaux, il est nécessaire d’appuyer sur le bouton Change settings...

Une fois ceci fait, l’affichage des réseaux est plus complet:

Cet affichage permet de contrôler si les services DHCP sont activés ou non.

Configuration par défaut

La configuration par défaut doit ressembler à ceci :

Trois vmnet doivent être présents et configurés comme suit:

Si le DHCP est désactivé sur vmnet1 ou vmnet8, il y a vraisemblablement eu des modifications incorrectes.

Dans ce cas, une réinitialisation peut permettre de résoudre de nombreux problèmes.

Remise à zéro des réseaux

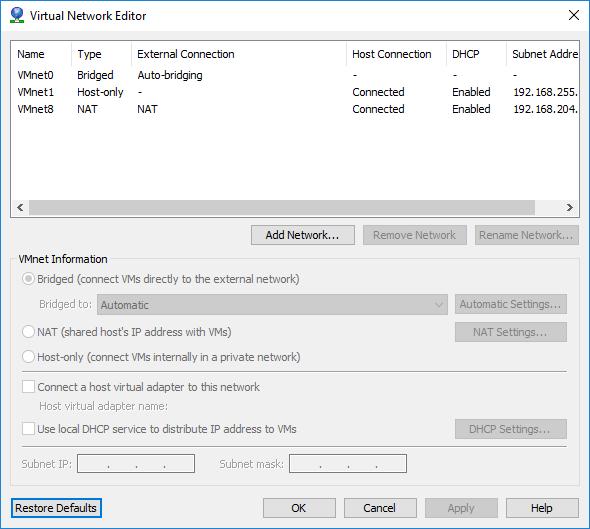

Cliquer sur le bouton Restore defaults (en bas à droite)

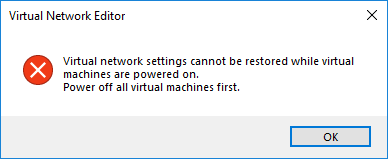

Si une machine virtuelle est en cours d’exécution, le message suivant apparaît:

Arrêter toutes les machines en cours d’exécution et appuyer à nouveau sur Restore defaults.

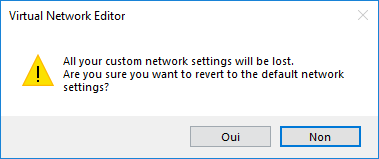

Le message suivant apparaît:

Cliquer sur Oui

Après quelques secondes, l’affichage apparaît avec les réseaux par défaut:

Ajout de nouveaux réseaux

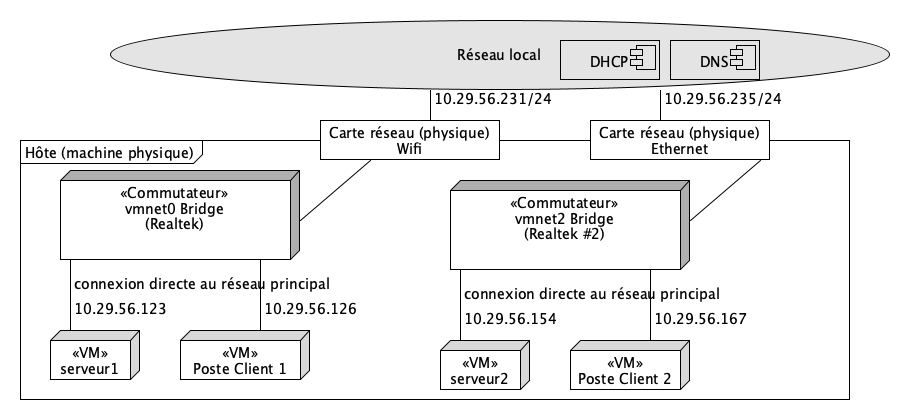

Second réseau ponté

Dans le cas où l’hôte comporte deux cartes réseaux physiques (par exemple deux cartes filaires ou une carte filaire et une carte Wi-Fi), il peut être intéressant de créer un second vmnet en mode bridge.

Cliquer sur le bouton Add Network.... La fenêtre suivante apparaît. On y sélectionne le nouveau vmnet à créer (ici vmnet2):

Cliquer sur OK.

Modification du premier réseau ponté

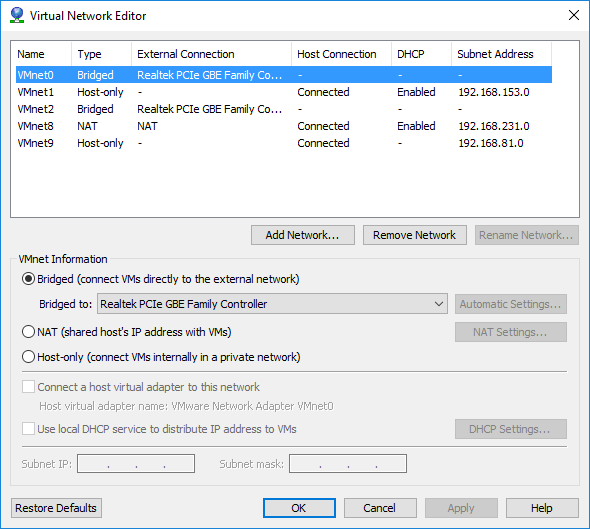

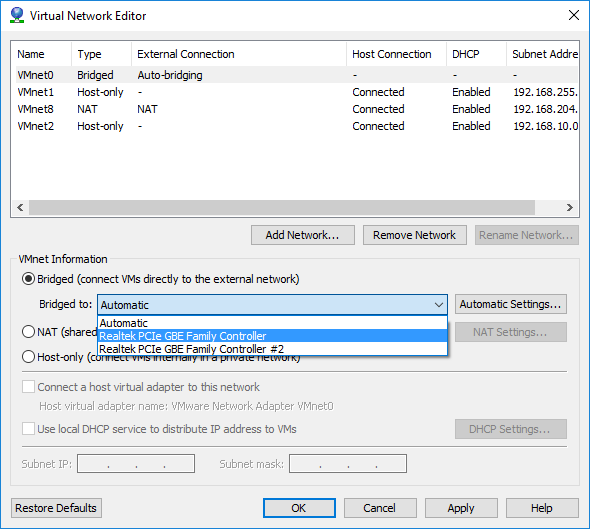

Pour que deux réseaux soient pontés, aucun ne doivent être en mode automatique. Pour cela, il faut sélectionner vmnet0 et lui assigner une carte réseau:

Modification du second réseau ponté

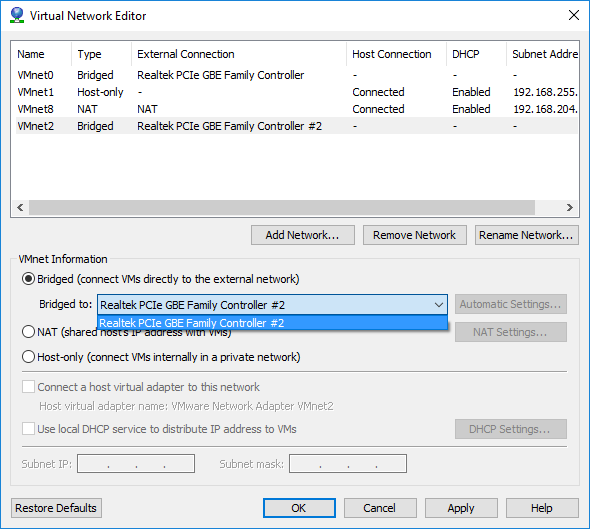

Puis on sélectionne le réseau vmnet2 et on lui assigne la seconde carte réseau:

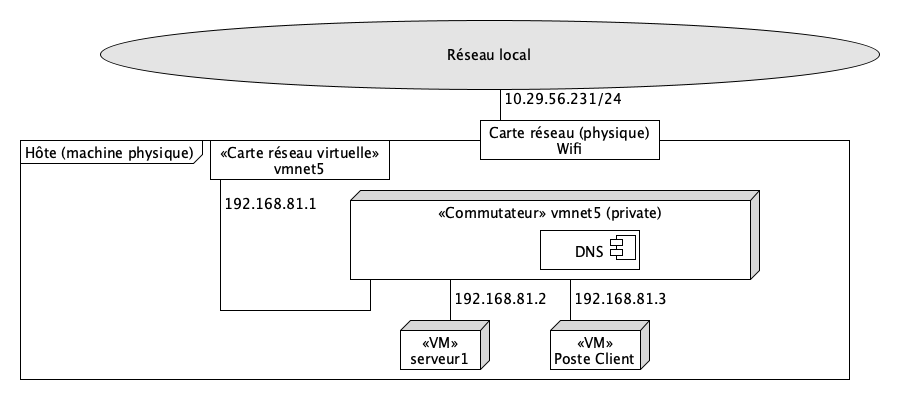

Ajout d’un réseau privé

Un réseau privé permet d’isoler les machines de l’extérieur. Ici, nous allons créer un réseau privé sans DHCP (une VM devra donc fournir ce service sur ce réseau s’il est nécessaire).

Créer le réseau en cliquant sur le bouton Add Network....

Sélectionner vmnet5 et cliquer sur OK

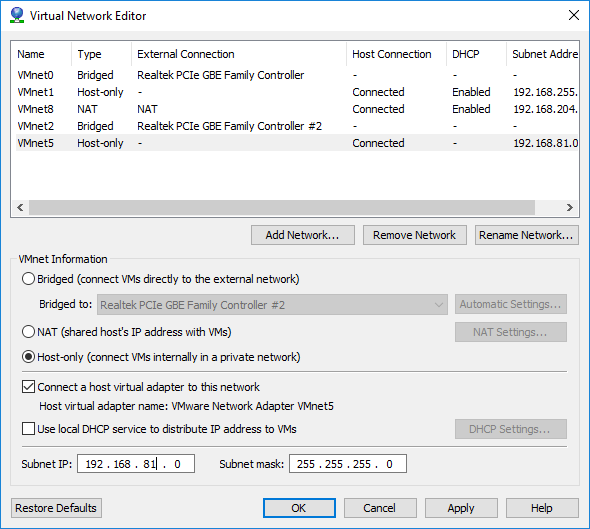

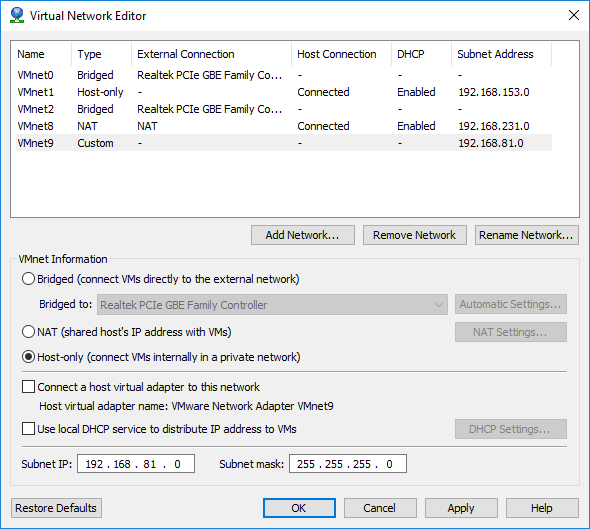

Décocher la case Use local DHCP service to distribute IP address to VMs :

Définir l’adresse du sous-réseau (ici 192.168.81.0/24).

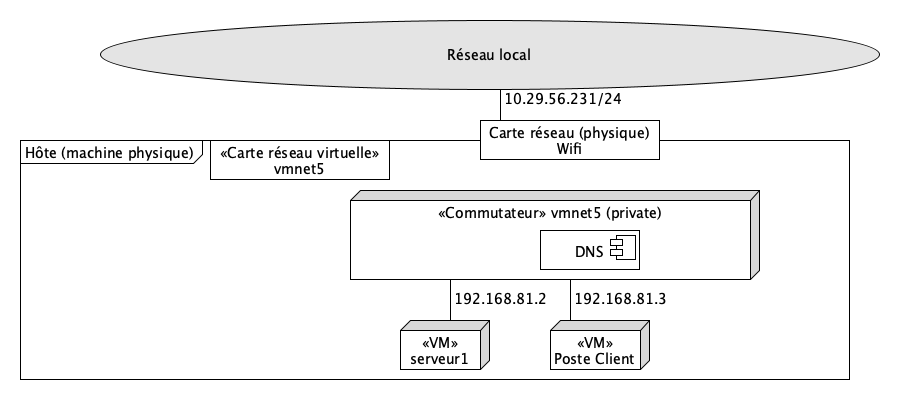

Déconnexion de l’hôte du réseau privé

Il est possible de déconnecter l’hôte des VMs reliées à un réseau privé.

Les VMs seront alors seulement capables de communiquer avec les machines connectées sur le même réseau virtuel.
